Információk
Kompakt méretű LED vezérlő elektronika, mellyel a csatlakoztatott kis feszültségű ledes termékek ki-és, bekapcsolását, fényerő-szabályzását és színhőmérsékletének állítására nyílik lehetőség. A rendkívül kis méret lehetővé teszi, hogy szinte bármilyen világítási megoldásra alkalmazzuk, ahol a vezérelni kívánt fényforrások teljesítményfelvétele nem haladja meg a 5 Ampert. Nagyobb teljesítményhez kiegészítő jelerősítő használata javallott.

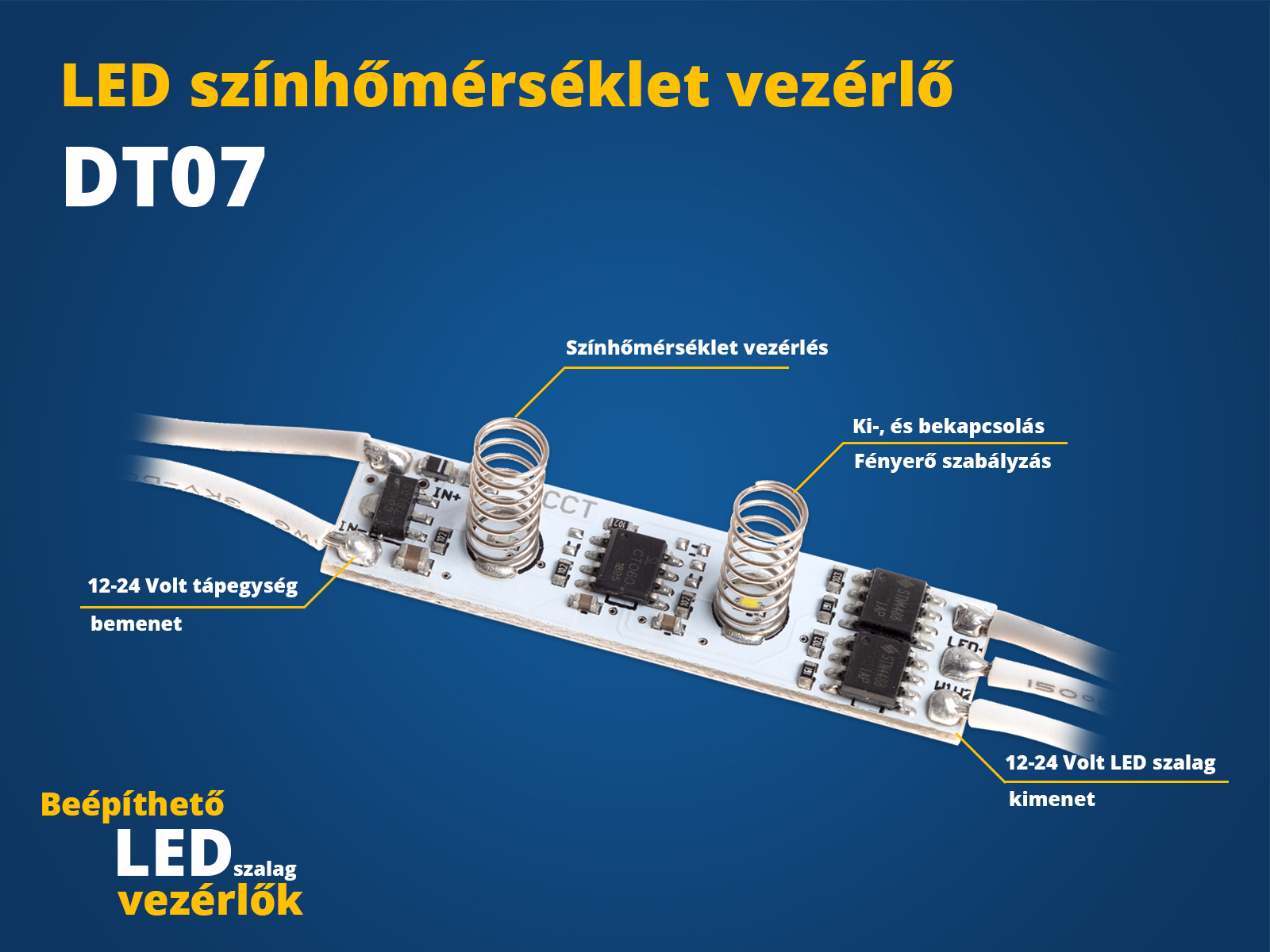

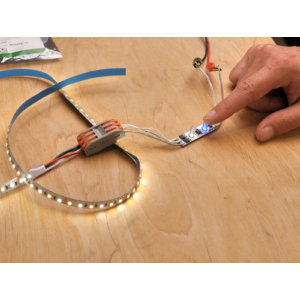

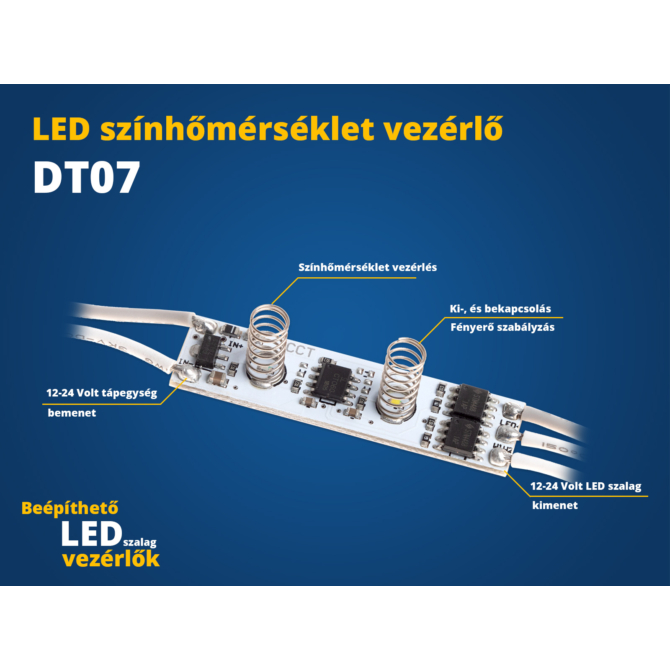

A kapcsolás menete: az alumínium LED profilba épített vezérlő rugóit a burán keresztül megérintve
- Kék LED fölött rövid érintés: ki-, és bekapcsolás
- Kék LED fölött hosszú érintés: fényerő szabályzás
- Sárga LED fölött hosszú érintés: színhőmérséklet állítás
Memóriás vezérlő. A bemeneti feszültség megszűnése után a vezérlő megjegyzi az utoslónak beállított színt és fényerőt, majd újbóli feszültség alá helyezéskor abban az állapotban indul.
Hová ajánljuk, mire jó?
A mozgásérzékelős LED színhőmérséklet vezérlőt alumínium LED profilok burájába szokták beépíteni, kifejezetten konyhai pultvilágítási és árumegvilágítási célból (pl. ékszerüzletek). Segítségével a munkaterület, vagy eladófelület pontosan olyan színhőmérsékletű és fényerejű színnel lesz megvilágítva, ahogyan azt Ön kívánja. Esetlegesen a vevőknek is lehetőségük nyílik több színhőmérséklet alatt megtekinteni az árut.
Felszerelés:
A vezérlő IN oldalára csatlakoztassuk a tápegységet, LED felirathoz pedig a színhőmérséklet szabályozható (CCT) 3 eres LED szalagot. Ügyeljünk a helyes polaritásra (+/-/-) és a megfelelő feszültségre.
Melyik alu profilba lehet beépíteni?
A rugóknak el kell érniük az alumínium LED profil buráját, ahhoz, hogy a kapcsolást érzékelje a vezérlő. A rugók hossza 10 mm, így a 10 mm-nél nagyobb belső méretű profilokhoz távtartót kell a vezérlő alá tenni. Ezzel a kigészítéssel bármelyik alu profilba beépíthető a vezérlő.
Figyelem! Elektronikai alkatrész, melynek forrasztási pontjai elektromos szigeteléssel nincsenek ellátva. Beépítés során ügyeljenek a megfelelő szigetelésről, ugyanis helytelen beépítés miatti meghibásodás (pl. zárlat) esetén a garancia nem érvényes! A kisfeszültségű működés miatt érintésvédelmileg nem veszélyes, ennek ellenére beépítését csak szakember végezze!
| Márka | ArtLED |
| Áramerősség | 8 A |
| Bemeneti feszültség | 9-25 V |
| Kivitel | 2 csatornás |
| Méret | 12 x 45 x 11 mm (szé x ho x va) |
| Súly | 0.08 kg |
| Teljesítmény | 96 W |
| Védettség | IP20 |
| Vezérlési típus | LED fényerőszabályzó |
